Цепи приводные – роликовые, втулочные и зубчатые
9 Апрель 2013Цепи приводные, а это роликовые, втулочные и зубчатые, очень востребованы. Направлений их применения в цепных передачах очень много. Эти конструкции, состоящие из звеньев, которые соединены шарнирами, служат для передачи к ведомому валу механической энергии.
Шарнирное соединение обеспечивает гибкость. В геометрии изделий очень важен показатель шага t и B вн (расстояние между двумя внутр. пластинами). Показателем силовой характеристики является разрушающая нагрузка (в кгс или кн).
Кроме приводных цепей рынок предлагает тяговые цепи. Среди преимуществ приводных:
- мал шаг, что уменьшает динамику нагрузок,
- наличествуют износостойкие шарниры.
Цепи приводные роликового вида имеют в своей конструкции пластины внешнего и внутр. звена, ролик, втулку и валик.
Среди конструктивных особенностей, которые имеет цепь пр, соединение пластин внутреннего звена с втулками по схеме с натягом. Валики и внешние пластины спрессованы друг с другом, торцы развальцовываются. В момент зацепления с зубцами звездочки ролик имеет возможность свободного вращения.
Если видим обозначение цепь пр, то это однорядные роликовые конструкции, если 2ПР, то двухрядные и далее соответственно 3ПР и 4ПР. Является характеристической особенностью то, что количество рядов определяет нагрузочную способность, которая зависит от этого показателя в прямо пропорциональной зависимости. Применяя многорядные изделия, можно намного уменьшить размеры передачи.
Среди особенностей некоторых видов применение переходных звеньев. В других случаях используются изогнутые пластины (тип ПРИ). Такие конструкции хорошо держат ударную нагрузку. В ряде технологических процессов применение является единственно возможным решением.
Втулочные цепи от роликовых не имеют никаких глобальных отличий, кроме того, что в их конструкции отсутствуют ролики. Однорядные обозначаются ПВ, 2 рядные – 2ПВ. Хорошо, что они очень дешевы и просты, но плохо, что в сравнении с роликовыми менее износостойкие. Характерно для ПВ то, что в производстве изделия с одним шагом t= 9,525 мм.

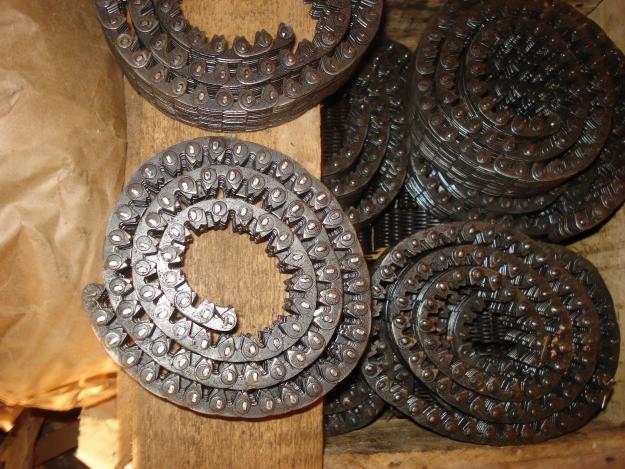

В конструкции зубчатой цепи пластины двух типов, различаются по признаку, имеются шарниры скольжения или качения. Стандартизированы только изделия с шарниром качения. У зубчатых конструкций есть плюсы и минусы. Минусами является высокая стоимость и сложность производства, а также больший вес, плюсами – плавность, повышенная надежность. Они более скоростные. Минусы подавляют плюсы, ограничивая их применение.
