Что такое обратный клапан?

Этот клапан используется в тех случаях, когда нужно предотвратить ток среды в обратном направлении. Подобная необходимость возникает как при нормально работающем оборудовании (например, если имеется несколько насосных линий, объединяемых в одну), так и в аварийных ситуациях. На одном из участков трубопровода может резко понизиться давление, что неминуемо приведет к изменению направления жидкости. Это, в свою очередь, отрицательно сказывается на оборудовании и приводит к его поломке.

Строение клапана

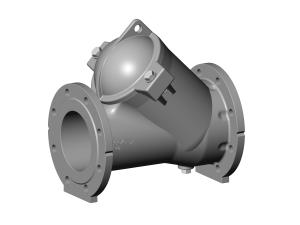

Устройство обратного клапана очень простое: он состоит из цилиндра и золотника. Наличие последнего позволяет отличить клапан от обратного затвора, в котором для аналогичных целей используются диски. Разница между этими двумя устройствами проявляется еще и в том, что затворы устанавливаются на горизонтальных и вертикальных участках трубопроводов, а клапаны – еще и на угловых.

Как же действует клапан?

В момент, когда трубы пустуют, он находится в закрытом положении под воздействием специальной пружины (или своего веса) и прочно сидит в седле корпуса. Затем при появлении потока жидкости золотник меняет свое положение, тем самым пропуская вещество в нужном направлении. Однако если жидкость начнет двигаться в обратную сторону, клапан быстро закроется опять. Это происходит из-за того, что, изменяя свой ход, поток на несколько мгновений должен остановиться. После закрытия клапана попадание жидкости уже будет невозможным: давление, с которым она будет воздействовать на золотник, не даст ему раскрыться. Таким образом, свои функции обратный клапан выполняет автоматически, полностью обеспечивая безопасность устройства. Хотя существуют модели, которые позволяют вручную не только опускать, но и поднимать затворы (невозвратно-запорные и невозвратно-управляемые клапаны).

Советы по установке

Устройство устанавливается как при сборке труб, так и врезкой его в уже действующую сеть. Приобретая клапан, следует помнить, что он должен подходить по диаметру к трубопроводу, иначе придется пользоваться специальным переходником. На каждом приспособлении изображается стрелка, указывающая нормальный ход жидкости, именно в соответствии с ней необходимо ставить клапан. После установки приспособления стоит проверить ее на герметичность. Если наблюдаются шумы при работе клапана, значит, его непроницаемость нарушена, и тогда следует заменить затворный элемент или же просто установить герметическую окантовку.
