Классификация разных опор для трубопроводов

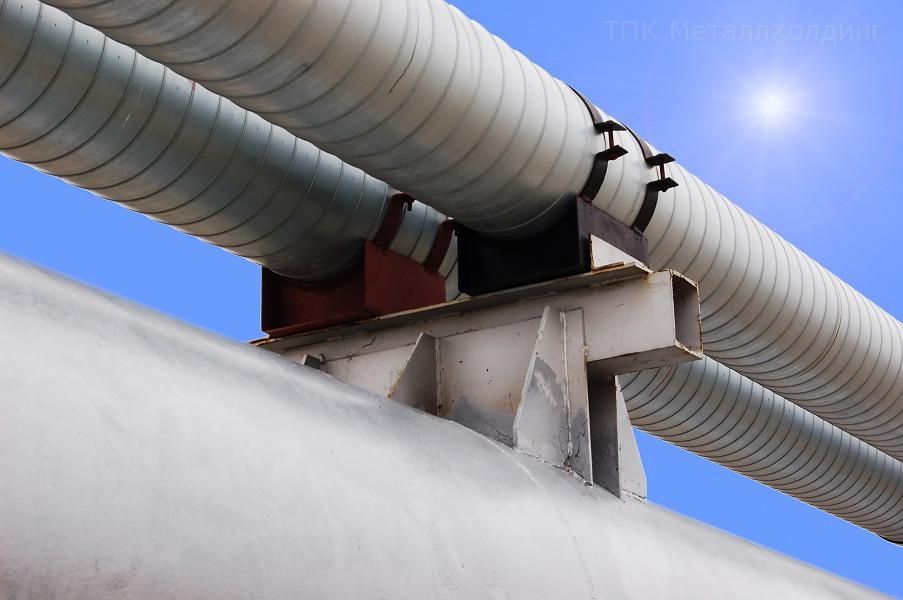

Трубопровод любого назначения нуждается в поддержке относительно фундамента или другой строительной структуры. Нагрузка на трубы, как правило, колеблется в зависимости от массы вещества, которое течет внутри них. Опоры для трубопровода обычно строятся на земле, чтобы оказывать на транспортирующую структуру равную и противоположную силовую реакцию.

Основными функциями конструкции поддержки являются крепление, сохранение правильной формы или направления, поглощение ударов и управление нагрузкой. Кроме того, некоторые поддерживающие элементы могут содержать изоляционные материалы, если трубы работают в условиях высоких или низких температур. Ярким примером является опора трубопровода ВУС.

Существует два типа опорных конструкций: первичные и вторичные. Первичные опоры непосредственно присоединены к трубопроводу, в то время как вторичные крепятся непосредственно к основанию или конструкции, поддерживающей трубу. Также эти элементы широко классифицированы по аспектам их построения или функциям. На основании деталей конструкции, данную поддержку подразделяют на три типа.

Разновидности опор для трубопровода

Жесткие

Как следует из названия, жесткие конструкции предназначены для того, чтобы не допускать никакого движения хотя бы в одном направлении. Эта система чаще всего используется при строительстве трубопровода. Жесткая опора непосредственно опирается на фундамент или структуру, поддерживающую трубу, и не может быть скорректирована после установки. К таким конструкциям относятся элементы с зажимом, приварные и опорные кронштейны.

Регулируемые

Регулируемые опоры для труб по типу строительства являются жесткими, но могут быть скорректированы вручную, так как содержат гайки и болты для регулировки механизма. Эти гайки с болтами используются для того, чтобы настроить поддержку в отношении фактического состояния возведенного трубопровода. Почти все типы жесткой поддержки могут быть модифицированы для создания регулируемых опор.

Эластичные

Такая поддержка обычно используется для горячего трубопровода. Упругие опоры способны поддерживать трубы, даже когда они находятся в постоянном движении за счет давления и потока веществ внутри. Пружинные опоры переменного и постоянного типа являются наиболее распространенными в современном строительстве при возведении нестабильного трубопровода.
