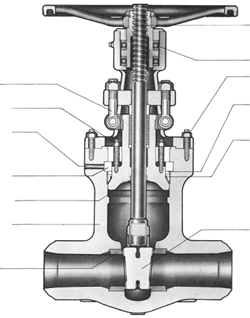

Клиновая задвижка
1)Шарнирные рым-болты и фланец уплотнения облегчают процесс обслуживания сальника.
2) Внутренний ряд шпилек задает степень начальной герметизации в уплотняемом соединении.
3) После вставки выталкивателя в высверленное отверстие, сегментальное упорное кольцо может быть легко выдавлено из контровочной канавки.
4) Сегментальное упорное кольцо поглощает все скачки внутреннего давления, воздействующие на него.
5) Покрытая стеллитом уплотненная зона заднего посадочного места обеспечивает точное направление штока.
6) Обтекаемая форма корпуса упрощает применение устройства, снижает расходы на изоляцию, а также позволяет осуществить значительную экономию места и снижение веса.
7) Посадочные кольца отделаны стеллитом и надежно приварены.
8) Трапецеидальные резьбы с точной обработкой продлевают ресурс работы штока и втулки.
9) Подшипники используются для облегчения работы.
10) Внешний ряд шпилек фиксирует вильчатый рычаг к корпусу.
11) Защитное кольцо из закалённой нержавеющей стали предотвращает деформацию верхней части мягкой металлической прокладки.
Место соединения крышки остается герметичным при всех рабочих условиях, поскольку давление уплотнения всегда во много раз превышает давление жидкости в потоке, таким образом предотвращая утечку. Чем выше внутреннее давление, тем больше должно быть давление уплотнения. Прокладка может быть свободно удалена без нарушения области уплотнения, находящейся на корпусе.
12) Наваренный стеллитом гибкий клин “H”-образной формы предотвращает заедания, связанные с изменениями температуры и нагрузки в трубопроводах.
Монокорпусной гибкий клин с наварным защитным слоем из стеллита обеспечивает герметичность, предотвращает заедание клина и обеспечивает снижение рабочего вращательного момента, требуемого для открытия задвижки. При этом также снижается сопротивление зажиму клина вследствие температурных изменений.
