Трехкомпонентные шаровые краны с опорными цапфами

Затворно - стравливающая система

В шаровых кранах моделей F и G используется затворно - стравливающая система, позволяющая одновременно перекрыть поток и стравить давление внутри корпуса крана.

Система герметизации

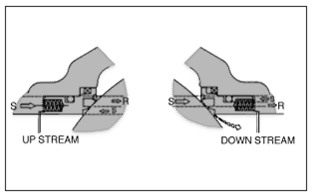

В шаровых кранах моделей F и G установлены подпружиненные седла, обеспечивающие постоянный контакт с шаром и весьма эффективную герметизацию даже при низком рабочем давлении. При высоком рабочем давлении седло дополнительно прижимается к шару, обеспечивая само-запирание.

Пожаробезопасность конструкции

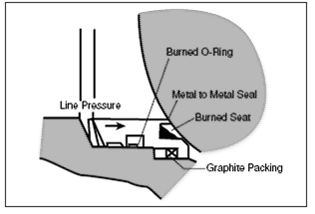

В конструкции предусмотрено вспомогательное металлическое седло, сохраняющее контакт с шаром в случае разрушения полимерного (основного) седла под действием огня. Максимальная пожаробезопасность шаровых кранов моделей F и G обусловлена их конструктивными особенностями – двойным корпусом и уплотнением крышки. Во избежание возникновения утечки в случае пожара, в шаровых кранах применены специальные графитовые уплотнители. Все шаровые краны моделей F и G прошли испытания по стандарту API-607/API-6FA Американского нефтяного института.

Возможность вторичной герметизации штока и седла

Конструкция шаровых клапанов типа F и G предоставляет абсолютное перекрытие потока. По запросу, эти краны комплектуются фитингами для ввода герметика. При повреждении уплотнителя седла или штока и возникновении внешней или внутренней протечки ввод герметика и его распределение вокруг штока либо между шаром и седлом восстанавливает целостность крана
