Шаровые краны с разъемным корпусом и опорными цапфами

Шаровые краны с разъемным корпусом и опорными цапфами разрабатываются, изготавливаются и испытываются в соответствии со стандартом API-6D Американского нефтяного института. Все выпускаемые шаровые краны с опорными цапфами поставляются в полном соответствии со стандартом NACE MR-01-75.

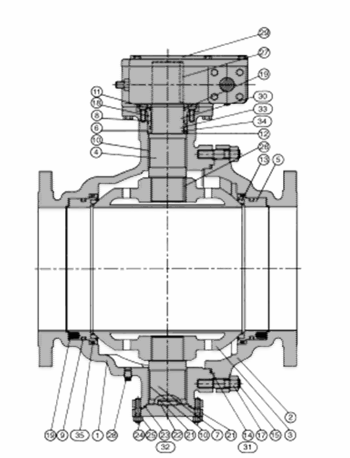

1 и 2. Корпус (1) и крышка (2) изготовлены на собственном литейном производстве и выполнены из углеродистой и аустенитной нержавеющей стали. По желанию заказчика, детали могут быть изготовлены из специализированных материалов.

3. Прецизионная обработка и исключительная гладкость шара гарантирует высочайшее качество, низкий крутящий момент и полное отсутствие протечек.

4. Особо прочный шток.

5. Фиксатор плавающего седла

6. Сальник

7. Нижний шток

8. Подшипник сальника из тефлона

9. Фиксирующее кольцо седла из ВАЙТОНА.

10. Подшипник штока из тефлона

11. Уплотнительное кольцо штока из ВАЙТОНА

12. Упорный подшипник из тефлона

13. Седло шара из тефлона или армированного тефлона

14. Тефлоновая набивка сальника корпуса

15. Шпилька крепления крышки к корпусу

16. Нажимной болт сальника

17. Гайка крепления крышки к корпусу

18. Уплотнительное кольцо сальника

19. Пружина фиксатора седла

20. Нижняя крышка

21. Тефлоновый упорный подшипник

22. Шайба оси нижнего штока

23. Тефлоновая набивка сальника нижней крышки

24. Шпилька крепления нижней крышки

25. Гайка крепления нижней крышки

26. Узел фиксации шара к штоку

27. Узел крепления к штоку ручного или автоматического привода

28. Пробка сливного отверстия

29. Ручной редуктор

Стандартные шаровые краны с опорными цапфами снабжены следующими огнеупорными материалами:

30. Сальник

31. Графитовая спирально-навивная набивка корпуса

32. Графитовая спирально-навивная набивка нижней крышки

33. Графитовая набивка сальника

34. Металлическая упорная шайба

35. Графитовый уплотнитель фиксатора седла Шаровые краны предназначены для использования в нефте- и газопроводах, а также в перерабатывающей промышленности, в соответствии со стандартами API-6D Американского нефтяного института.
