Мембранные пневматические насосы

Механизмы, которые работаю от компрессора и в ряде случаев могут быть названы диафрагменными, известны сегодня как мембранные пневматические насосы. В конструкцию поступает сжатый воздух, после чего энергия будет преобразована в энергию колебания. Получающие ее мембраны приводят в движение жидкость. Насосы классифицируются как объемный тип. Производительность варьируется в диапазоне от 0,1 до 50 кубических метров в течении часа, давление может достигать 8 бар, однако, существуют и конструкции высокого давления, где данный показатель доходит до 220 бар.

Большинство современных насосов оснащено двумя мембранами и именуются AODD. Конструкции с одной мембраной существуют, однако встретить их можно исключительно редко. Работа стартует лишь после попадания из компрессора сжатого воздуха. Происходит это через отверстие, которое есть на корпусе в центре, после чего перемещается через распределительный механизм и рабочий процесс организуется в два такта. Первый такт позволяет воздуху попасть в левую камеру, левая мембрана будет выталкивать жидкость, в то время как правая мембрана занимает место первой. Второй такт предполагает обратные события.

Мембранный насос затрачивает несколько больше энергии, нежели электрический. Устройство механизма достаточно сложное. Даже клапан может иметь несколько десятков составляющих элементов. Однако есть те механизмы, которые имеют практически в три раза меньше деталей, нежели типичный представитель категории. При правильном выборе мембраны конструкции работают в течении долгого времени.

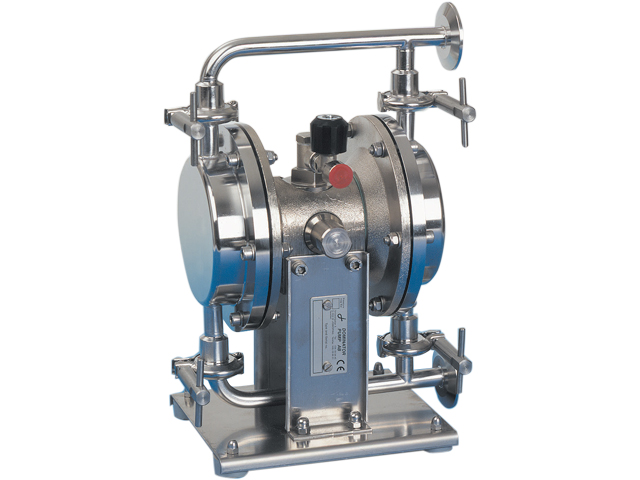

Мембранный насос пневматический в работе
