Паспорт электрического кабеля – его маркировка

Широкий диапазон напряжений и мощностей, используемых для работы потребителей электроэнергии, обусловил исключительное разнообразие кабельно-проводниковой продукции. Кроме этого, кабельные трассы эксплуатируются в разных условиях. Одни из них проходят по воздуху, другие — в толще грунта. Одни подвержены высокой температуре, а другие должны выдерживать морскую воду или сильные морозы. Это также накладывает свои требования к качеству кабелей.

Опытному электрику несложно разобраться в аббревиатурах, которые в сокращенном виде содержат данные о структуре кабеля, его напряжении и физических характеристиках. Для новичков же будет полезен краткий обзор наиболее типичных марок электрокабелей.

Маркировку данной продукции производят с помощью букв и цифр. Для примера рассмотрим, как расшифровывается кабель силовой ввг (primakabel.ru), широко применяемый для подключения осветительных устройств и электрических машин.

Отсутствие в начале его наименования буквы «А» говорит о том, что все жилы кабеля изготовлены из меди. Для кабелей, маркируемых буквой «А», для жил используется алюминий.

Каждый вид кабеля имеет несколько слоев защитной изоляции. Одни из них предотвращают утечку электротока, другие же служат для защиты кабеля от механических повреждений.

В нашем случае две буквы «в» начале названия марки кабеля (вв) говорят о материале, из которого сделана изоляция токоведущих проводников и внешняя оболочка кабеля.

Первая буква «В» обозначает, что изоляция проводящих жил кабеля выполнена из поливинилхлоридного пластика, а вторая указывает на то, что из такого же материала сделана и его внешняя оболочка. Следующая буква маркировки может поставить в тупик человека, который не знаком с кабельными аббревиатурами.

Действительно, буква «Г» говорит нам о том, что кабель не имеет защитной оболочки, то есть голый. С другой стороны, мы увидели, что у него есть не один, а даже два слоя пластиковой изоляции. Как же это понимать? Очень просто.

Под термином «голый» производители кабельной продукции подразумевают не отсутствие электроизоляции, а механическую защиту кабеля, называемую «броней». Обычно это стальная лента или слой свинца, наносимые на внешнюю поверхность кабеля.

В нашем примере такой защиты нет, а вот кабель вббшв (здесь) как раз несет на себе такую «одежду». Это двойная стальная лента, навиваемая на кабель таким образом, чтобы исключить зазоры между полосами брони. В обозначении данного кабеля об этой конструкции говорят две буквы «б» (броня из стальных лент). Последние буквы в маркировке данного кабеля – «шв», указывают на то, что наружный покров токоведущих жил до стальной брони у него сделан из ПВХ шланга.

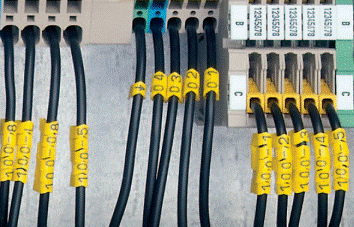

Клипсы для маркировки кабеля и провода
