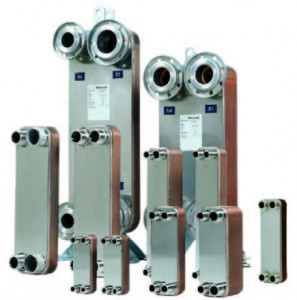

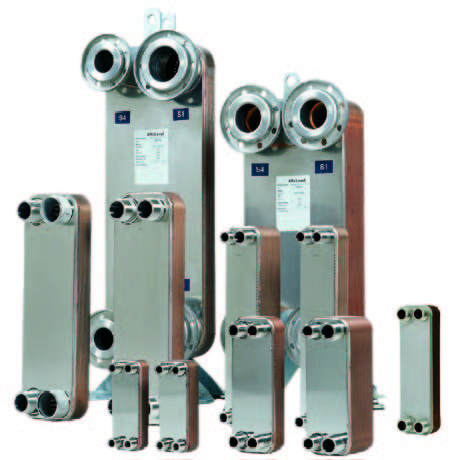

Пластинчатые теплообменники

Как известно, пластинчатый теплообменник – это устройство, в котором происходит передача тепла от наиболее горячего теплоносителя к холодной среде через медные, стальные, графитовые гофрированные пластины, собранные в пакет. Холодные и горячие слои перемежаются друг с другом. Данная конструктивная особенность теплообменника позволяет создать эффективную компоновку теплообменной поверхности, а, следовательно, небольшие габариты самого аппарата.

Первые пластинчатые теплообменники (смотрите) произвела на свет компания Густафа де Лаваля. В пакете все пластины одинаковы, но одна за другой они развернуты на сто восемьдесят градусов. Ввиду этого, во время стягивания пакета пластин формируются каналы, по которым текут жидкости, принимающие участие в теплообмене. Благодаря подобной установке пластин получается чередование холодных и горячих каналов.

Главный элемент теплообменника — теплопередающие пластины, выполненные методом холодной штамповки из коррозионно-стойких сталей, толщина которых составляет полмиллиметра.

Пластины в рабочем положении, прилегая вплотную друг к другу, формируют щелевые каналы. На лицевой стороне пластины установлена резиновая контурная прокладка. Она гарантирует герметичность каналов. Два отверстия из четырех обеспечивают отвод и подвод нагреваемой среды к каналу. Другие отверстия изолированы небольшими контурами прокладки, которые препятствуют смещению нагреваемой и греющей сред. Чтобы предотвратить смешивание сред при прорыве одного из контуров прокладки, созданы специальные дренажные пазы.

Извилистое пространственное течение жидкости приводит к турбулизации потоков, а противоток между греющей и нагреваемой средой способствует росту температурного напора. По такому принципу работают насосы (далее). Следует сказать, что при подобном устройстве уменьшается отложение накипи на пластинах.

Если будет существенная разница в расходе сред или небольшая разница в конечных температурах, то предусмотрена возможность частого теплообмена сред с помощью петлеобразного направления потоков. В данных теплообменниках патрубки, предназначенные для подвода сред, располагаются как на подвижной, так и на прижимной основе, причем вдоль пластин-перегородок движение сред происходит в одном направлении.

Пластинчатые теплообменники обладают некоторыми преимуществами перед остальными теплообменниками. Они компактны, имеют высокий коэффициент теплопередачи, низкие теплопотери.
