Шаровые краны GWC с разъемным корпусом

Шаровые краны GWC с разъемным корпусом разрабатываются, изготавливаются и испытываются в соответствии с самыми современными международными стандартами (API, ASME/ANSI, BS, DIN) и др.

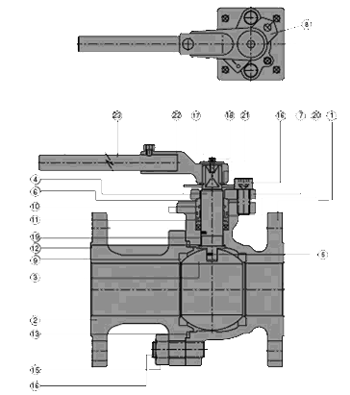

1 и 2. Корпус (1) и крышка (2) изготовлены на собственном литейном производстве GWC и выполнены из углеродистой и аустенитной нержавеющей стали в строгом соответствии со стандартом Национальной ассоциация инженеров-коррозионистов США NACE-MR-01-75. По желанию заказчика, детали могут быть изготовлены из специализированных материалов.

3. Шар, прецизионная обработка которого (класс шероховатости 9) гарантирует высочайшее качество, низкий крутящий момент и полное отсутствие протечек.

4. Плоскопараллельный шток

5. Антистатический шарик (см. стр. 6, рис. 1)

6. Втулка сальника

7. Сальник

8. Стопор

9. Седло сброса полостного давления – Седло разработано таким образом, чтобы не допустить создания избыточного давления в полостях между корпусом и шаром при колебаниях температур (см. стр. 6, рис. 2)

10 и 11. Комбинированное уплотнительное кольцо (10) и противовыбросовый шток предотвращают выброс рабочего вещества в случае повышения внутрикорпусного давления. Эластичная графитовая набивка сальника (11) позволяет избежать утечки даже под воздействием огня (см. стр. 6, рис. 3)

12. Контактная поверхность крана

13. Спирально-навивная прокладка

14. Шпилька корпуса

15. Гайка

16. Нажимной болт сальника

17. Шайба штока

18. Болт штока

19. Втулка штока

20. Подшипник сальника

21. Фиксирующее кольцо

22. Рукоятка

23. Рычаг рукоятки

24. Конструкция разъемного корпуса с принудительным центрированием и болтовой фиксацией (см. стр. 6, рис. 4)

25. Интегрированный узел крепления (монтажный платик) ISO
