Трубопроводы

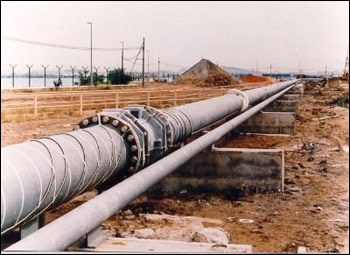

Первичная транспортировка добываемого природного газа и нефти до объекта их начальной переработки осуществляется по трубопроводам. Трубопровод большого диаметра (или проходного сечения) по которому рабочая среда движется с большой скоростью под большим давлением на значительные расстояния, называется магистральным. Они прокладываются для отправки продукции на экспорт, либо для ее транспортировки до крупных потребителей внутри страны: нефтеперерабатывающий завод или завод для сжижения природного газа.

Современный нефте- или газопровод – это сложная, высокотехнологичная система, объединяющая в своем составе большое количество различных изделий и конструкций. Зачастую данные трубопроводы прокладываются и функционируют под водой, под землей, в сложных климатических условиях (как правило, это низкие температуры), и в районах с высокой сейсмической активностью, что накладывает дополнительные функциональные требования при проектировании и выборе материалов для строительства. Разумеется, также высоки требования к надежности и работоспособности всех элементов системы.

Наряду с трубами, важным элементом, влияющим на функционирование всей системы трубопроводов, является трубопроводная арматура (посмотреть). С ее помощью происходит управление скоростью движения рабочей среды, полное перекрытие потока, его регулирование или перераспределение. Для выполнения всех этих функций в зависимости от размеров трубопровода, его назначения, давления и других факторов используют различные виды, типы и конструкции трубопроводной арматуры: задвижки (читайте) (клиновые или шиберные), шаровые краны, запорные, обратные и регулирующие клапаны (http://www.promarm.ru). Материалы, из которых производятся данные изделия, весьма разнообразны. Основным материалом, конечно же, является сталь. Используются стали различных видов и марок: углеродистая, легированная, нередко применяют арматуру из нержавеющей стали. С трубами изделия соединяются при помощи сварки (сварные швы при этом подвергаются обязательному контролю различными методами) или ответных фланцев и крепежных элементов (как правило, это шпильки и гайки).

Управляется трубопроводная арматура местно (ручной привод), либо дистанционно (в этом случае на изделие устанавливается электро- и пневмопривод, которые в свою очередь управляются электрическими сигналами). Данные сигналы могут подаваться с пультов управления операторами, либо генерироваться автоматическими системами контроля и управления по заранее установленным алгоритмам.
